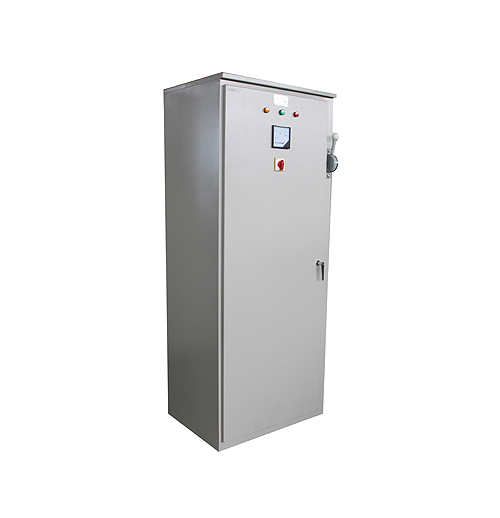

一、产品概述：

　　XL-21系列动力配电箱适用于发电厂、变电站、石油、化工、冶金、机械等工矿企业和高层建筑的低压配电系统，作为动力、配电、电动机、控制中心等电能转换、分配与控制。XL-21动力配电箱分为两种型式，箱体高度1700mm和1800mm的为普通型（P型），箱体独立安装，根据要求顶部可开进出线孔；箱体高度1900mm的为带顶母　线型（M型），箱顶装有可拆卸的盖板，方便母线安装和拆卸。

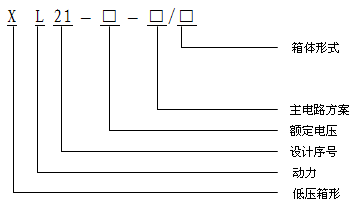

　　产品型号及含义

　　二、结构特点：

　　1. 根据系统容量和开关大小，柜体宽度有600、700、800、1000mm四种，柜体深度有 350mm 400mm两种，箱体高度有1600、1700、1800、三种。

　　2. 产品由一个封闭的柜体构成，母线采用TMY硬铜排，水平母线置于柜顶部。

　　3. 开关柜的保护电路由PE母排和导电的金属构件构成，N排置于柜底前部。

　　4. 柜主构架采用角钢、冷扎板焊接而成。

　　5. 采用喷塑作为表面防护涂层。

　　三、主要技术参数 ：

　　符合标准：IEC439、GB7251.1-1997、JB／T9661-1999

　　额定电压：AC400V

　　额定绝缘电压：660V

　　额定电流：630A

　　额定短时耐受电流：30kA

　　外壳防护等级：IP30
