一、产品概述

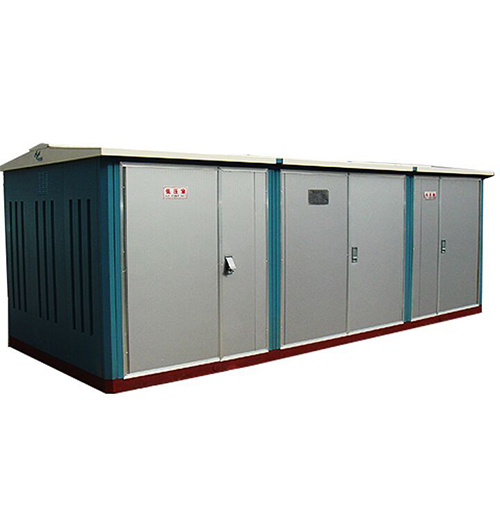

　　10kV智能型箱式变电站（以下简称智能箱变），是结合一二次设备，通过智能化系统对智能箱变进行远程测量、监视和控制，从而实现智能箱变的无人值守和远方管理，提高供电可靠性和电能质量，满足用户对电能供应的高要求。智能化系统均采用模块式的标准化装配，可以根据用户的不同需求进行选择配置，同时满足用户对经济型箱变的使用要求。智能箱变由智能化高低压开关柜、互感器、变压器、自动无功补偿系统、保护系统、UPS及多功能仪表等组成，适用于电力、石油、化工、工业、矿业、商业、居住区等户外场所使用。

　　二、结构特点：

　　箱体有两种构成方式，一种为骨架焊接式（“目”字形布置），即先用型钢焊接骨架，再拉铆或焊接面板，这样高压室较宽，便于实现环网或双电源接线的环网供电方案。另一种为无骨架装配式（“品”字形布置），钢板经折弯成形后进行表面处理，最后用螺栓 连接装配而成。品字形布置的特点是扩大了低压出线单元，可放置6面低压柜，有8-12回路出线。根据用户的需要，箱变也可设置操作走廊及值班室。

　　有良好的隔热通风措施。箱体四周均为上下可通气的双层结构，箱顶夹层中还设有隔热材料，有自动换气扇，侧面或门的上半部设面页窗，可保证变压器在高温季节内能满载安全运行。

　　运行安全可靠。箱变高压侧选用本公司生产HXGN-10型环网开关装置（内配FN-12型负荷开关）或其它高压环网柜。五防联锁完备。门框采用了良好的防水结构。

　　操作维修方便。各室装有自动照明装置：变压器室设有轨道及小车，便于变压器安装、维护、更换；高、低压室均为前面维护。

　　外观美观、经久耐用。箱体外壳采用高性能船舶用富锌环氧防腐砂浆、防腐性能好，表面色彩可随环境而任意配置。各电器安装梁均为镀锌处理，门锁采用专用的防堵防锈的通用锁。

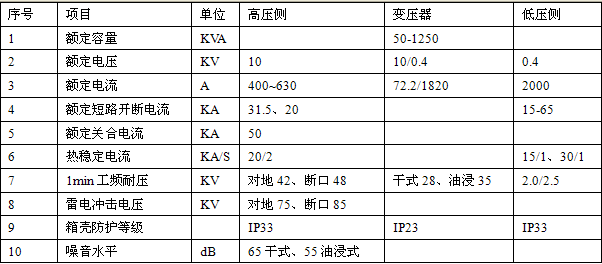

　　三、主要技术参数：
